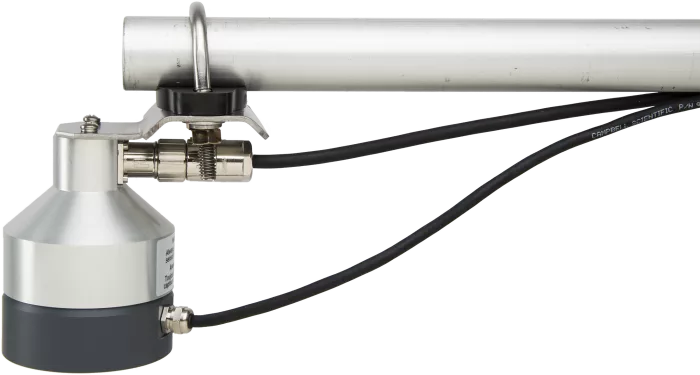

SR50ATH-L带加热器和温度传感器的音速距离传感器美国CAMPBELL

概览

SR50ATH是一种声学距离传感器，集成了外部温度传感器和加热器。声波传感器通过发射超S波脉冲，然后测量脉冲发射和返回之间的时间来确定距离。温度传感器使SR50AT系列能够输出经温度校正的数值（声速随温度变化而变化）。集成的加热器可以防止冰块和冰渣覆盖在传感器上。

注：Ca mpbell Scientific推荐SR50AT-316SS-L型用于海洋环境。

优势与特点

集成温度传感器，提供测量的温度校正

测定雪深的非接触方法

宽广的工作温度范围

集成了传感器加热器；坚固耐用，可用于冰雪环境

用户可选择的输出选项

使用多种回声处理算法，帮助确保测量的可靠性

与大多数Ca mpbell Scientific数据记录器兼容

产品规格

测量时间 < 1.0 s

输出选项 SDI-12 1.3版，RS-232，RS-485（通过配置内部跳线选择输出选项）。

波特率1200至38400 bps（RS-232、RS-485模式）。

电源要求 9至18伏直流（通常由数据记录器的12伏直流电源供电）

SDI-12模式下的静态功耗 < 1.0 mA，不含加热器

RS-232/RS-485模式下的静态功耗

< 1.25 mA (≤ 9600 bps)，无加热器

< 2.0 mA (> 9600 bps)，无加热器

有功功率消耗 250 mA（无加热器），典型值

测量范围0.5至10米（1.6至32.8英尺）。

光束接受度 ~30°

分辨率 0.25 mm (0.01 in.)

精度±1厘米（0.4英寸）或目标距离的0.4%（以Z大者为准）。

操作温度范围 -45°到+50°C

温度精度

±0.2°C (在0°到50°C)

±0.75°C (在-45°到0°C)

合规性 符合CE标准

直径7.5 cm (3 in.)

长度 10.1 cm (4.0 in.)

重量375克（13.2盎司），不含电缆

电缆重量250克（8.2盎司），4.57米（15英尺）的电缆

加热器

加热器电阻75欧姆

标称工作电压 12 V（交流或直流） 使用适当的低噪音电源。有噪音的电源会影响传感器的运行。

Z大额定功率 3 W

Z大额定电压 15 V (ac 或 dc)

Z高工作温度 25°C（当温度高于25°C时，关闭加热器电源。这可以防止对传感器的损坏，并降低功耗）。

Z大电缆长度

-注意-如果电源下降到11Vdc以下，电缆长度超过60米需要使用更粗的线径。

SDI-12 60 m (200 ft)

RS-232 60米（200英尺） 波特率≤9600 bps

RS-485 300 m (984 ft)
