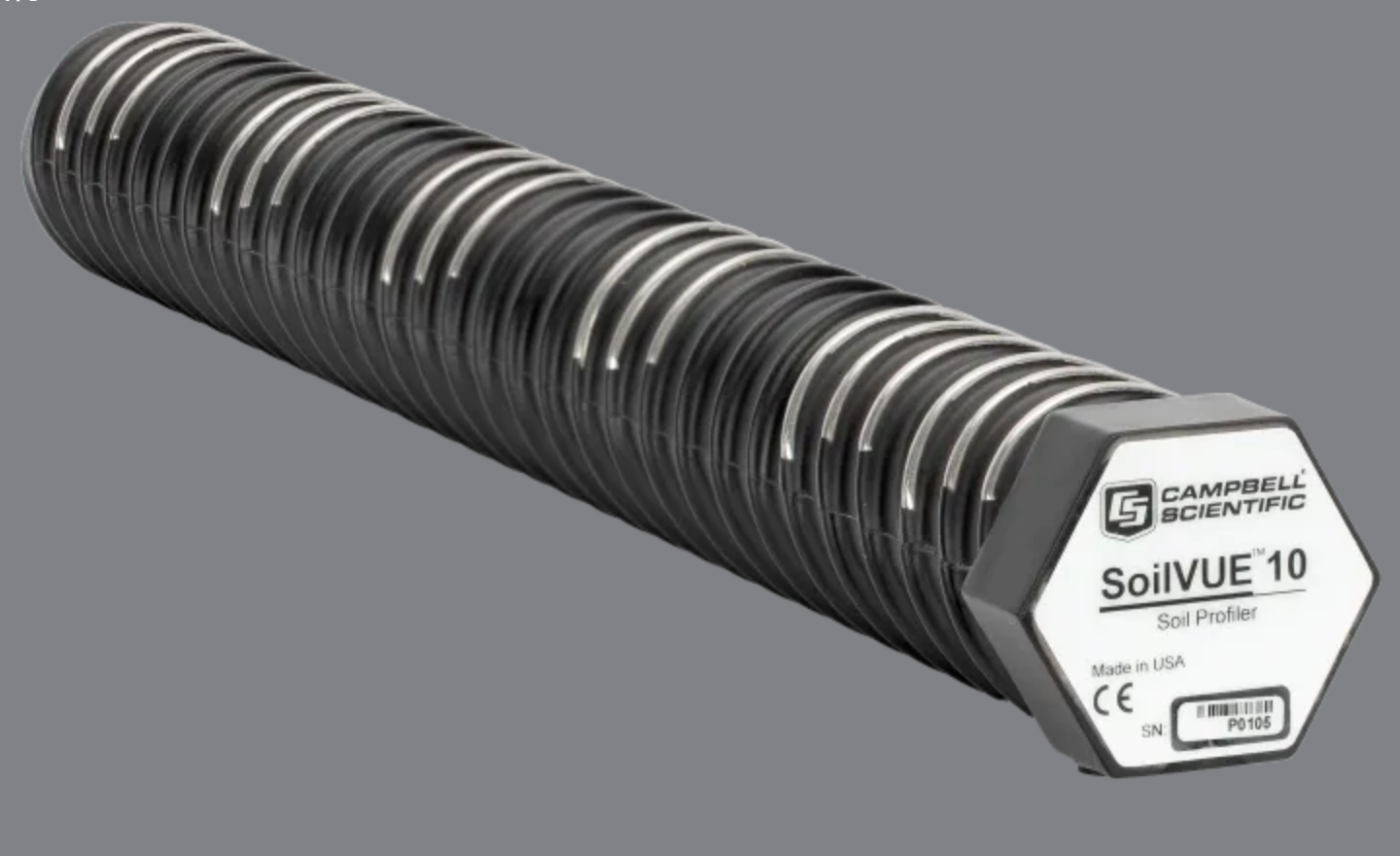

SoilVUE10 一体式土壤剖面水分电导率与温度传感器

SoilVUE™ 10 是一款基于Ca mpbell Scientic 的TrueWave™ TDR 测量技术的土壤剖面水分传感器。它集土壤水分、电导率与温度测量为一体，是为从事环境研究和环境监测网络而研制。SoilVUE™ 10 是土壤剖面水分等状况监测的选择。

Ca mpbell Scientific 的TrueWave ™ TDR 技术将 信号上升时间与先进的波形分析技术相结合，从而确定高频信号的真实传输时间。测量过程获取时间分辨率和平滑的信号。

测量参数：体积含水量、介电常数、电导率、土壤温度

传感器：

测量参数： 土壤体积含水量、相对介电常数、

体积电导率和温度

直径： 5.2 cm（不含螺纹）或5.8 cm（包含螺纹）

长度： 0.55 m（0.5 m 型号）或1.05 m（1 m 型号）

重量： 1.9 kg（0.5 m 型号）或3.6 kg（1 m 型号）

电流消耗： 动态电流 ~64 mA (12 Vdc) ，

静态电流 ~2.5 mA (12 Vdc)

测量S度：

0.5 m 型号： 5, 10, 20, 30, 40, 50 cm ( 共6 个S度)

1 m 型号： 5, 10, 20, 30, 40, 50, 60, 75, 100 cm

( 共9 个S度)

电导率：

测量范围： 0~10 dS/m

测量精度： ±2%（0~2.5 dS/m）或±5%（全量程）

介电常数

测量范围： 1~80

测量精度： ±1 相对介电常数单位（当相对介电常数

处于4~42 范围内时）

体积含水量

测量精度： ±1.5%（适用于大部分土壤类型）高Y机质（土壤Y机碳含量>12%）和高粘粒含量（粘粒含量>45%）土壤由于其介电弛豫特性，可能需要针对特定土壤类型进行标定。

土壤温度：

测量精度： ±0.15°C (-30°~+40°C)

选购配件：

（1）SoilVUE10 安装套筒和手柄套件（35118），包含内

六角套筒和手柄，用于将传感器旋入预先钻好的

圆孔中；

（2）SoilVUE10 安装套件（33456），包含5 cm 直径土钻、

0.914 m 长土钻延长杆 （0.5 和1m 型传感器皆适用）

以及上述安装套筒和手柄套件（35118）。

其它参数：

工作环境温度： -40 ～ +60℃，

相对湿度： 0～ 100%RH（非凝结）

软件： LoggerNet

通讯： PakBus, Modbus, DNP3, SDI-12, TCP, UDP

等

数据存储： 30 MB

供电： 太阳能、直流、交流（需转成直流）

支架:

防护机箱：玻璃纤维增强聚酯外壳，用于放置数据采集器、

电源系统、太阳能充电控Z器、蓄电池和DTU 等设备。
