时域反射系统TDR200 时域反射仪SDM8X50 同轴多路器CS600 系列TDR传感器

Ca mpbell Scientific 时域反射系统用于测量土壤体积含水量、土壤体积电导率、岩S形变、边坡稳定性或用户自定义时域测量。全部系统包括1 台TDR200 时域反射、1 台Ca mpbellScientific 数据采集器、SDM8X50 同轴多路器、TDR 探针和PCTDR 软件。通常情况下，系统供电采用10 W 太阳能板和密封可充电电池。

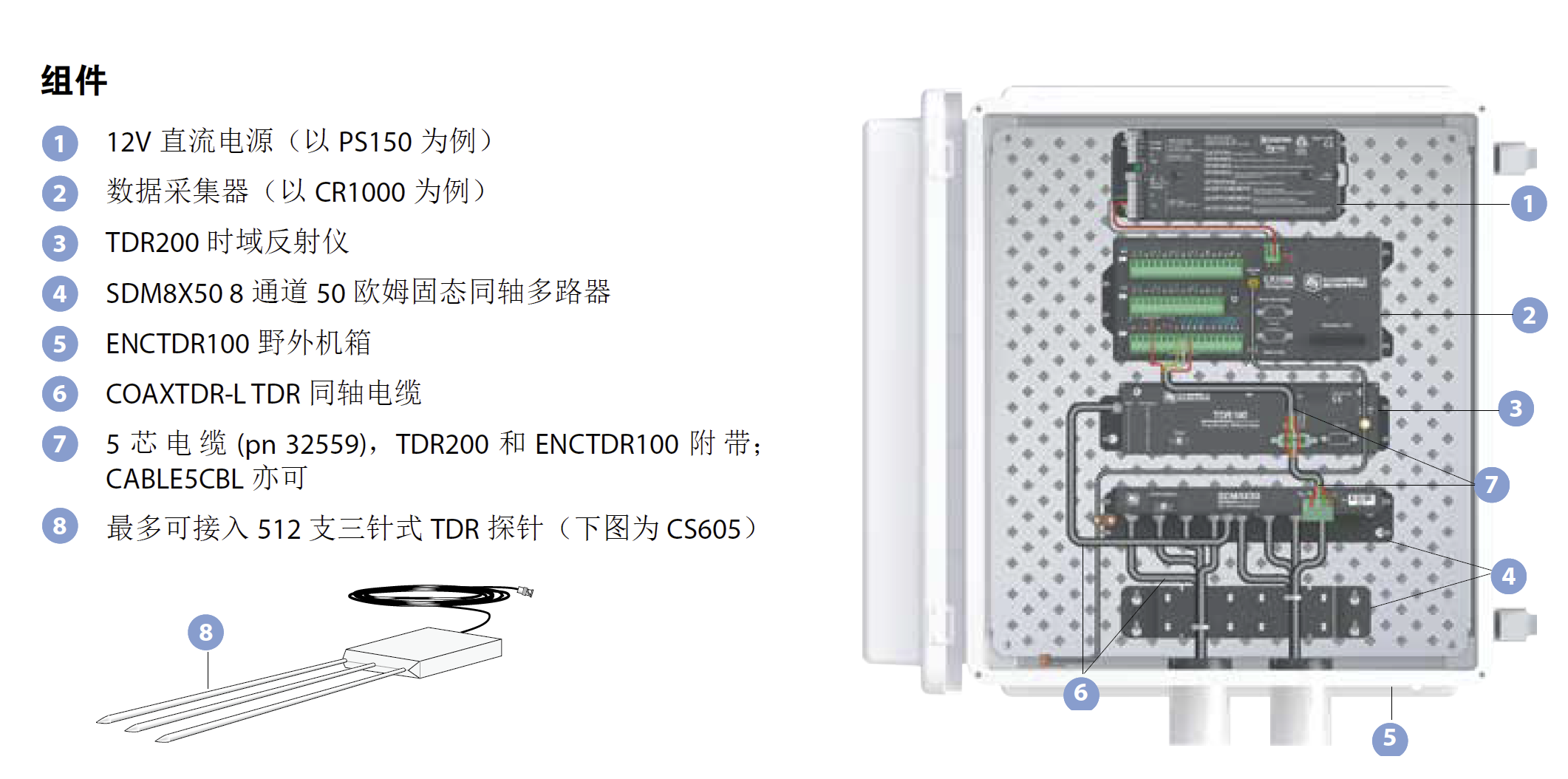

基于TDR200 的一套完整的系统包括：TDR200、SDM8X50多路器、数据采集器、供电设备、机箱以及传感器。PCTDR3.0 可支持TDR 和传感器的设置、故障检查以及程序生成。

技术参数

测量要素：多孔介质（例如土壤）的体积含水量（VWC）、

土壤电导率（EC）、岩体形变

脉冲发生器输出: 250 mV (50 Ω)

输出阻抗: 50 Ω ±1%

脉冲发生器和采样电路时间响应: ≦ 85 ps

脉冲发生器畸变 : 1 ns， ±16%; 1 ns 后 ±1%

脉冲长度: 25.5 μs

波形平均：1-128

运行温度范围：-40℃ -+ 85℃

供电：非稳压12 Vdc（9.6-16 Vdc）Z大150 mA，

USB 供电(5 Vdc)

设备需求：测量系统

尺寸：21.6×5.1×10.7 cm (8.5×2.0×4.2 in.)

重量：0.79 kg (1.75 lb)

波形采样

注意：基于选定长度，20-10112 个波形值

距离基于Vp=1, 时间是单程传输时间

范围：0-3800 m ( 距离)

0-27.75μs ( 时间)

分辨率：1.35 mm ( 距离)

<4.4 ps ( 时间)

浪涌防护

空气：±8kV, 2Ω

接触：±4kV, 2Ω

巨涌：±2kV, 2Ω

电流损耗

测量状态：120 mA

休眠状态：1 mA
