TDR200时域反射仪测定土壤体积含水量、土壤体积电导率、岩体变形量

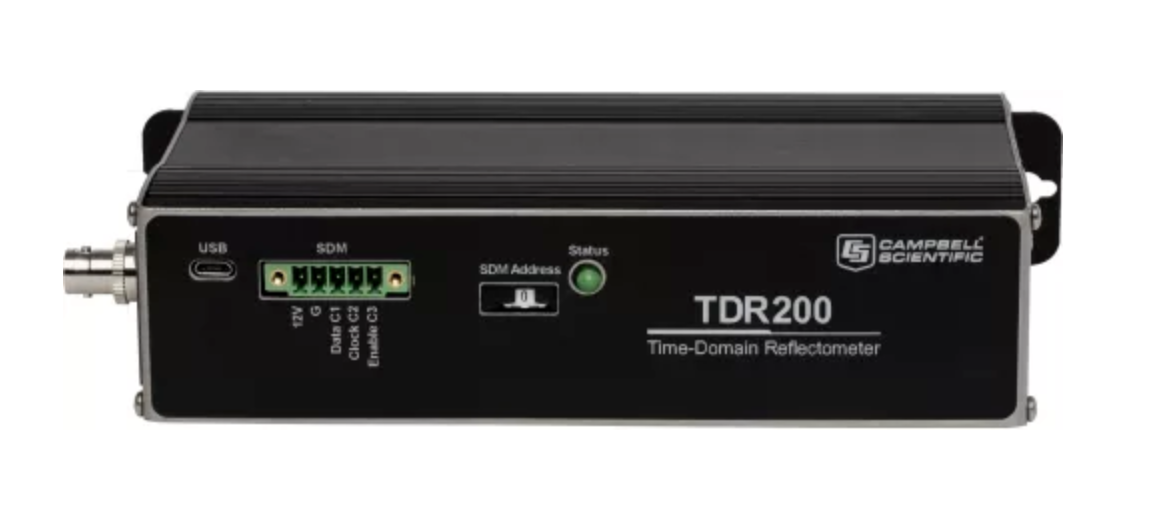

TDR200时域反射仪是时域反射测量（TDR）系统的核心设备。该系统可测定土壤体积含水量、土壤体积电导率、岩体变形量，或执行用户定制的时域测量任务。单台数据记录仪可同时控制多台TDR200反射仪。

产品规格

测量项目    多孔介质（如土壤）的体积含水率（VWC）、土壤电导率（EC）、岩体变形

脉冲发生器输出    250 mV（负载50 Ω）

输出阻抗    50 Ω ±1%

脉冲发生器与采样电路组合时响应时间    ≤ 85 ps

脉冲发生器偏差

±16%（首1 ns内）

±1%（1 ns后）

脉冲宽度    25.5 μs

波形平均次数    1至128次

工作温度范围    -40°至+85°C

电源       未稳压12 V直流电（9.6至16 V直流电）

Z大150 mA，USB供电（5 V直流电）

所需设备    测量系统

尺寸    21.6 x 5.1 x 10.7 cm（8.5 x 2.0 x 4.2英寸）

重量    0.79 kg（1.75磅

波形采样

-注-    在选定长度内采样2至10112个波形值

距离为Vp=1。时间为单向传播时间。

测量范围

0至3800米（距离）

0至27.75微秒（时间）

分辨率

1.35毫米（距离）

< 4.4 ps（时间）

静电放电保护

空气    ±8 kV @ 2 Ω

接触    ±4 kV @ 2 Ω

浪涌    ±2 kV @ 2 Ω

电流消耗

测量期间    120 mA

睡眠模式    1 mA
